Решения для гражданских БПЛА
Решения для гражданских БПЛА
Теллур Электроникс предлагает электронные компоненты и инженерные решения для разработчиков и производителей беспилотных летательных аппаратов.
Получить консультациюКлючевые направления

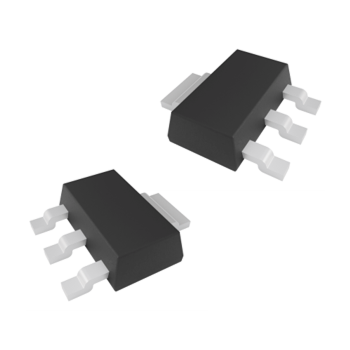

Микросхемы для систем управления
Микроконтроллеры и силовая электроника для систем управления БПЛА.
- на 3 ядрах RISC-V
- на частоте до 200 МГц
- Интерфейсы: 8 × UART, 4 × SPI (2 ведущих + 2 ведомых), 4 × I2C, 2 × QSPI, 2 × I2S, 2 × CAN FD, USB2.0 OTG порт со встроенным PHY
- В составе: 256 КБ eFLASH, 192 КБ SRAM, 3 12-разрядных АЦП, 8 таймеров, 2 WDT
- вход до 20 В
- ток до 1 А
- вход до 25 и 30 В
- точность до 1%
- малое собственное потребление
- вход 5,5–40 В
- ток до 3 А (пиковый 6 А)
- корпус ESOP-8 с тепловым отводом
- вход до 36,0 В
- ток до 3 А
- вход до 25 В
- ток до 120 А
- в корпусе PDFN 5х6
Микроконтроллер BE-U1000
Линейный стабилизатор К5361ЕР1Т (аналог LD1117STR)
Линейные стабилизаторы К5361ЕН4БТ и К1334ЕН3.3МТ
Импульсный стабилизатор К5361ЕФ1Т
(pin-to-pin аналог LM2596)
Синхронный понижающий преобразователь КМ1101 (КМ1101К
(корпус DFN6) и КМ1101У
(корпус DFN8))
Транзистор ПТ01025

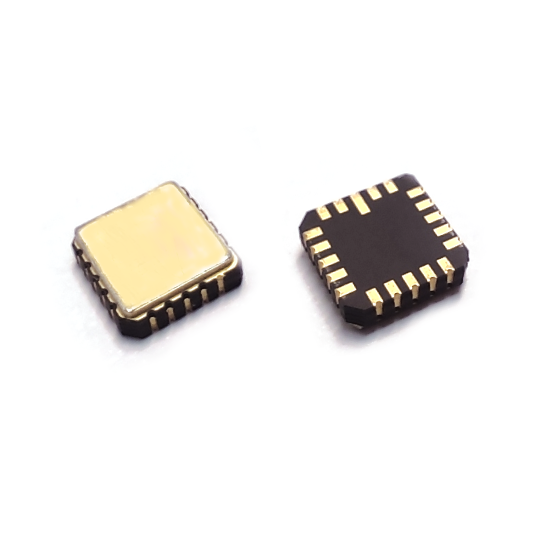

Гироскопы и акселерометры
Гироскопы и акселерометры для навигации, стабилизации и ориентации БПЛА.
- Диапазон измеряемых ускорений – до 1000 g
- Масштабный коэффициент до 2000 мВ/g
- Стабильность нуля < 0.1 mg
- Большой температурный диапазон: -55°С ~+125°С
- Габариты 9 х 9 х 2.6 мм / 6.2 х 6.2 х 2.6 мм
- Аналог Colibrys MS 1000/9000
- С цифровым выходом
- Диапазон измеряемых угловых скоростей – 500°С
- Низкая стабильность нуля – до 0.6°/ч
- Большой температурный диапазон: -55°С~+125°С
- Малые габариты 8.84 х 8.84 х 3.2 мм
- Цифровой обмен данными по SPI
- Питание – 5 В
- Диапазон измеряемых угловых скоростей – до 500°/С
- Температурный диапазон: -50°С~+75°С
- Габариты Ø 24/50/70/90/120 мм
- Смещение нуля до 0.001°/ч
- Цифровой обмен по RS422
NSG1FD (NSG1002FD, NSG1102FD, NSG1FD, NSG1FE)
NSOG (NSOG103, NSOG84, NSOG3G70)

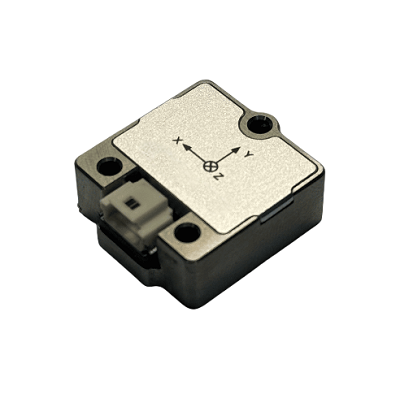

Инерциальные системы
IMU-модули для построения высокоточных систем навигации и автопилота.
- Диапазон измеряемых угловых скоростей – 480°/С и измеряемых ускорений – 16 g
- Низкая нестабильность нуля – до 2°/ч в гироскопах и до 0.045 mg в акселерометрах
- Большой температурный диапазон работы -45°С~+85°С
- Малые габариты: 25.5 х 22.4 х 9.7 мм
- Цифровой обмен по UART
- Аналог MSI313
- Широкий диапазон измеряемых параметров угловых скоростей и ускорений – 450°/С и до 50 g соответственно
- Высокая точность и малый уход – до 0.1°/ч (1σ) в гироскопах и до 0.01 mg (1σ) в акселерометрах
- Большой температурный диапазон работы -45°С~+85°С
- Габариты 38.6 х 44.8 х 21.5 мм
- Цифровой обмен по RS422
- Аналог STIM300 и STIM318
- Диапазон измеряемых угловых скоростей – 450°/С и измеряемых ускорений – 18 g
- Стабильность нуля в запуске – 4°/ч (1σ) для гироскопов и 0.01 mg (1σ) для акселерометров
- Большой температурный диапазон работы -45°С~+85°С
- Малые габариты 44.2 х 47.2 х 14 мм
- Цифровой обмен данными по SPI
- Аналог ADIS16488
NSI3FF (NSI312, NSI313, NSI325)
NSI6FF (NSI6F1)
NSI9FF (NSI9F2)
СВЧ-компоненты
Радиочастотные компоненты для связи, телеметрии и передачи данных БПЛА.

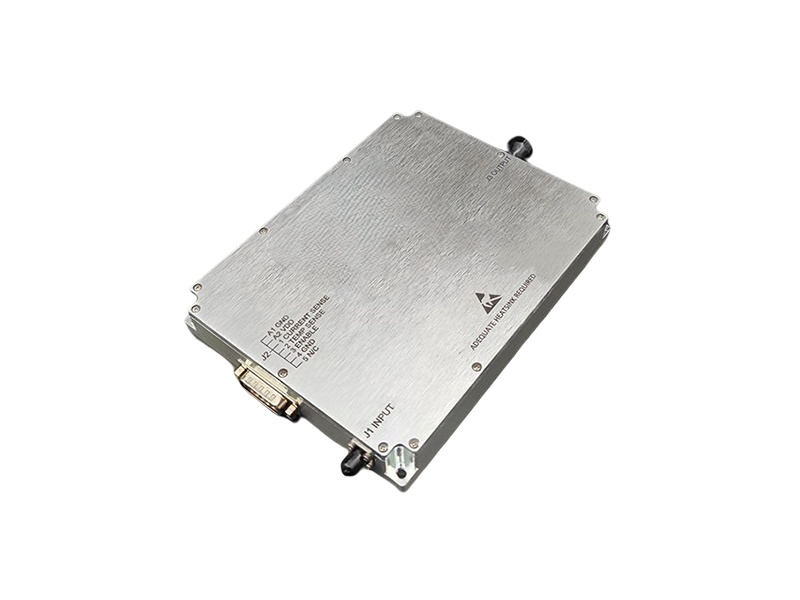

Усилители мощности
- MODEL-TE-001 (Puno Technology) – рекомендован для применения в составе БПЛА
- RFA20M43AC1-5060 (MTR) – рекомендован для применения в составе БПЛА
- RFA20M43B-1060 (MTR) – рекомендован для применения в составе пультов управления, ретрансляторов
- KX-JB0614 (Kxant) – рекомендована для применения в составе пультов управления
- XTALTCXO-7050-10MO-3.3V-SQ-VF-Z (XTALONG) – рекомендован для применения в составе БПЛА, пультов управления, ретрансляторов
Антенна
Кварцевый генератор

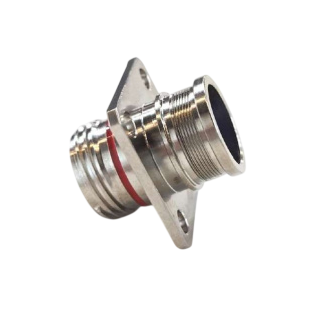

Соединители
Микроминиатюрные соединители для надежных электрических соединений в БПЛА.
- Микроминиатюрный цилиндрический соединитель
- Двухзаходная резьба ACME
- Тип сочленения: резьбовой замок, 1.5 оборота до полного сочленения
- Диапазон рабочих температур: -65°С – +175°С
- 9 контактных схем, 7 размеров корпусов
- Материал корпуса Алюминий с 4-мя типами покрытия: Оливково-зеленый Кадмий, Никель, Черный цинк-никель, Никель-тефлон
- Интегрированные хвостовики для соединителей с контактами под обжатие
- Применяемость: авионика, БПЛА, наземные системы вооружений и экипировки, носимые радиостанции
Предлагаем компактные цилиндрические соединители — микроминиатюрные аналоги широко используемой в авиационной технике серии D38999 / СНЦ144, с улучшенными эксплуатационными характеристиками и вдвое меньшие по габаритным размерам и весу.
Основные характеристики:
Список доступной номенклатуры:

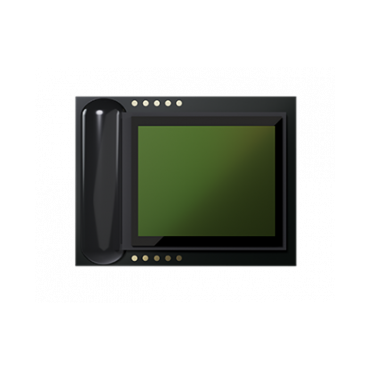

Микродисплеи OLED
Компактные дисплеи для систем визуализации, FPV и операторских интерфейсов.
- Размеры: от 0.2" до 1.3"
- Разрешения: VGA, SVGA, HD, SXGA, XGA, WQXGA, UGA, 4K UHD
- Рабочая температура от -45°С до 65°С
- Яркость: 100-12 000 nit
Кремниевые OLED микродисплеи и соответствующие модули, которые широко применяются в таких сферах, как гарнитуры (HMD), проекционные дисплеи (HUD), цифровые прицелы, AR/VR, электронные видоискатели (EVF), FPV и других изделиях. Мы предлагаем индивидуальные решения под заказчика.
Характеристики:
Доступные модели:
Системы и блоки
Готовые решения для ускорения разработки и внедрения систем БПЛА.
Регуляторы скорости
- FLAME 80A 6-12S LiPo V2.0 – бесколлекторный регулятор скорости для многороторных БПЛА
- RUSH BLADE 32BIT 60A 3-6S 128KHZ 30X30 4IN1 ESC - EXTREME EDITION – четырехканальный бесколлекторный регулятор скорости 4-in-1 для FPV-платформ
- SineSic FOC 160A Pro 400V – бесколлекторный регулятор скорости с FOC-управлением для высоковольтных БПЛА
- KM65 Blheli32 F4 128K 3-6S – четырехканальный бесколлекторный регулятор скорости 4-in-1 для FPV-платформ
- Reaper F4 128K 65A BL32 4in1 3-8S – четырехканальный бесколлекторный регулятор скорости 4-in-1 для FPV-платформ
- MAMBA F65_128K BL32 3-6S 4-in-1 – четырехканальный бесколлекторный регулятор скорости 4-in-1 для FPV-платформ
- AMPX 150A (12-24S) v2.0 – бесколлекторный регулятор скорости для БПЛА высокой мощности
- SKYWALKER 100A 3-6S V2 UBEC – бесколлекторный регулятор скорости для авиамоделей фиксированного крыла
- XRotor Pro 40A 3-6S BLDC – бесколлекторный регулятор скорости для многороторных платформ
- SKYWALKER 120A 3-8S V2 UBEC – бесколлекторный регулятор скорости для авиамоделей фиксированного крыла
- XRotor X13-13825 – интегрированная силовая установка для сельскохозяйственных БПЛА
- XRotor X9 Plus 120A 14S KV100 – интегрированная силовая установка для сельскохозяйственных БПЛА

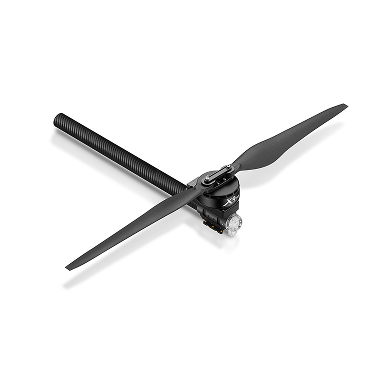

Силовые установки
