Высокоточный операционный усилитель XL620 – надежное решение в условиях радиочастотных помех

В современной электронике точность и стабильность сигналов играют ключевую роль. Однако радиочастотные помехи, возникающие от множества источников (Wi-Fi, Bluetooth, мобильная связь и др.), могут негативно влиять на работу приборов. В таких условиях необходимы компоненты, способные эффективно подавлять помехи и обеспечивать надежную работу оборудования. Одним из таких решений является аналоговый операционный усилитель XL620.

Особенности XL620

Разработанный компанией Xinluda Information Technology (Xiamen) Co., Ltd., инструментальный усилитель XL620 является высокоточным, недорогим и настраиваемым устройством, позволяющим задавать коэффициент усиления от 1 до 10000 с помощью всего одного внешнего резистора. Его ключевые характеристики включают:

• Низкий входной ток смещения (1 нА), что минимизирует ошибки измерений.
• Минимальное напряжение смещения (до 50 мкВ) и низкий дрейф смещения (0,6 мкВ/°C), обеспечивающие высокую точность.
• Подавление синфазных помех даже при высокочастотных сигналах.
• Применение технологии Super ßeta, повышающей чувствительность устройства.

Благодаря этим характеристикам, XL620 идеально подходит для использования в системах сбора данных, медицинском оборудовании, промышленных контроллерах, электронных весах и интерфейсах датчиков.

Как XL620 борется с радиочастотными помехами?

Радиочастотные помехи могут приводить к детектированию ложных сигналов, что вызывает ошибки измерений. Входной каскад XL620 подавляет синфазные помехи, но при частотах выше 20 кГц даже лучшие инструментальные усилители теряют эффективность. Решением данной проблемы является использование дифференциального фильтра нижних частот, который выполняет три основные функции:

1. Ослабляет радиочастотные помехи до поступления сигнала на усилитель.
2. Балансирует переменный сигнал между сигнальными линиями и землей.
3. Обеспечивает стабильное входное сопротивление для точных измерений.

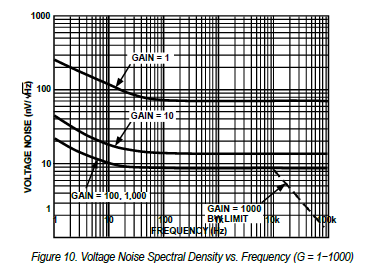

Рис. 1 - Спектральная плотность шума напряжения в зависимости от частоты

Практическое применение фильтра радиочастотных помех с XL620

Фильтр, построенный на базе XL620, использует мостовую схему, где резисторы и конденсаторы подбираются так, чтобы минимизировать дисбаланс и повысить эффективность подавления помех. Важные моменты при проектировании:

• Подбор компонентов: резисторы должны быть точными (1% металлопленочные), а конденсаторы – с высоким Q-фактором и низкими потерями.
• Правильная разводка печатной платы: желательно использовать двусторонние платы с заземлением и короткими выводами компонентов.
• Оптимизация параметров: увеличение емкости C2 относительно C1 снижает ошибки подавления синфазного сигнала.

Применяя данный подход, можно минимизировать влияние радиочастотных помех и обеспечить высокую точность измерений даже в сложных условиях эксплуатации.

Высокоточный операционный усилитель XL620 от Xinluda Information Technology (Xiamen) Co., Ltd. – это отличное решение для устройств, требующих высокой точности и устойчивости к радиочастотным помехам. Его возможности позволяют значительно улучшить характеристики оборудования в различных сферах – от промышленности до медицины. Использование XL620 в сочетании с фильтрами радиочастотных помех поможет достичь надежности и стабильности в измерениях даже в самых сложных условиях.
