Разъёмы SMA на полужёсткий кабель RG-141
Теллур Электроникс поставляет коаксиальные радиочастотные разъёмы SMA с монтажом на полужёсткий кабель тип RG-141 (RG-402 с внешним диаметром 4,2 мм). Разъёмы имеют резьбовое соединение, малые габариты и с монтированным кабелем показывают стабильные свойства с низким затуханием сигнала. Применяются в телекоммуникационном и Wi-Fi оборудовании, в системах мобильной и спутниковой связи, в измерительных приборах.
Являются аналогом разъёмов SMA-50-3 (H&S).
| Аналог HST-Tech | Артикул H&S |
| 3.01.288 | 16_SMA-50-3-13/133_NX |
| 3.01.281 | 11_SMA-50-3-15/111_NX |
| 3.01.370 | 24_SMA-50-3-15/111_NX |
Соединители SMA обладают следующими особенностями:
— монтаж на полужёсткий кабель RG-141 осуществляется пайкой;
— центральный контакт и тыльная часть разъема имеют отверстия для выхода лишнего припоя и лучшей пайки проводника и экрана (оплетки) кабеля;
— изолятор разъема изготовлен из фторопласта PTFE (тефлона), что даёт химическую стойкость, расширенный температурный диапазон и отличные диэлектрические свойства;
— центральный контакт и корпус разъёма изготовлены из латуни и полностью позолочены, что дает хорошую паяемость, надежную коммутацию и защиту от коррозии;

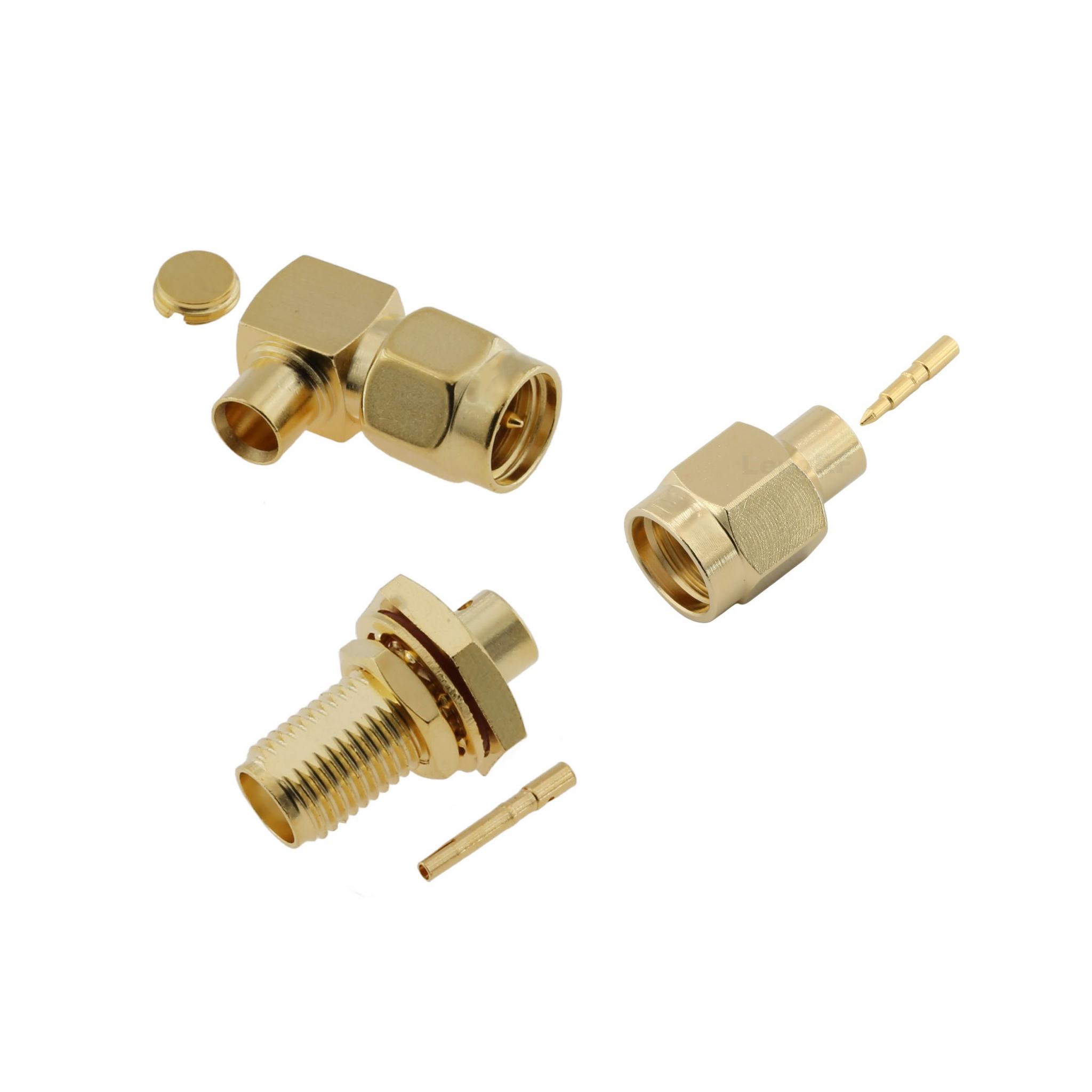

— разъемы имеют три варианта конструкции (угловой или прямой на кабель, а также, кабельно-приборный с креплением гайкой на панель).
Характеристики соединителей SMA:
- Материал контактов: позолоченная (0,25 µm) латунь;
- Сопротивление контактов: не более 3 мОм;
- Материал корпуса: позолоченная (0,76 µm) латунь;
- Материал изолятора: фторопласт PTFE (тефлон);
- Номинальное напряжение: до 500 В (AC/DC);
- Волновое сопротивление: 50 Ом;
- Частотный диапазон: до 6 ГГц (интерфейс 18 ГГц макс.);
- Вносимые потери: 0,1 дБ (при 6 ГГц);
- Количество сочленений: 500 циклов;
- Рабочий температурный диапазон: от - 65 °C до + 165 °C.
