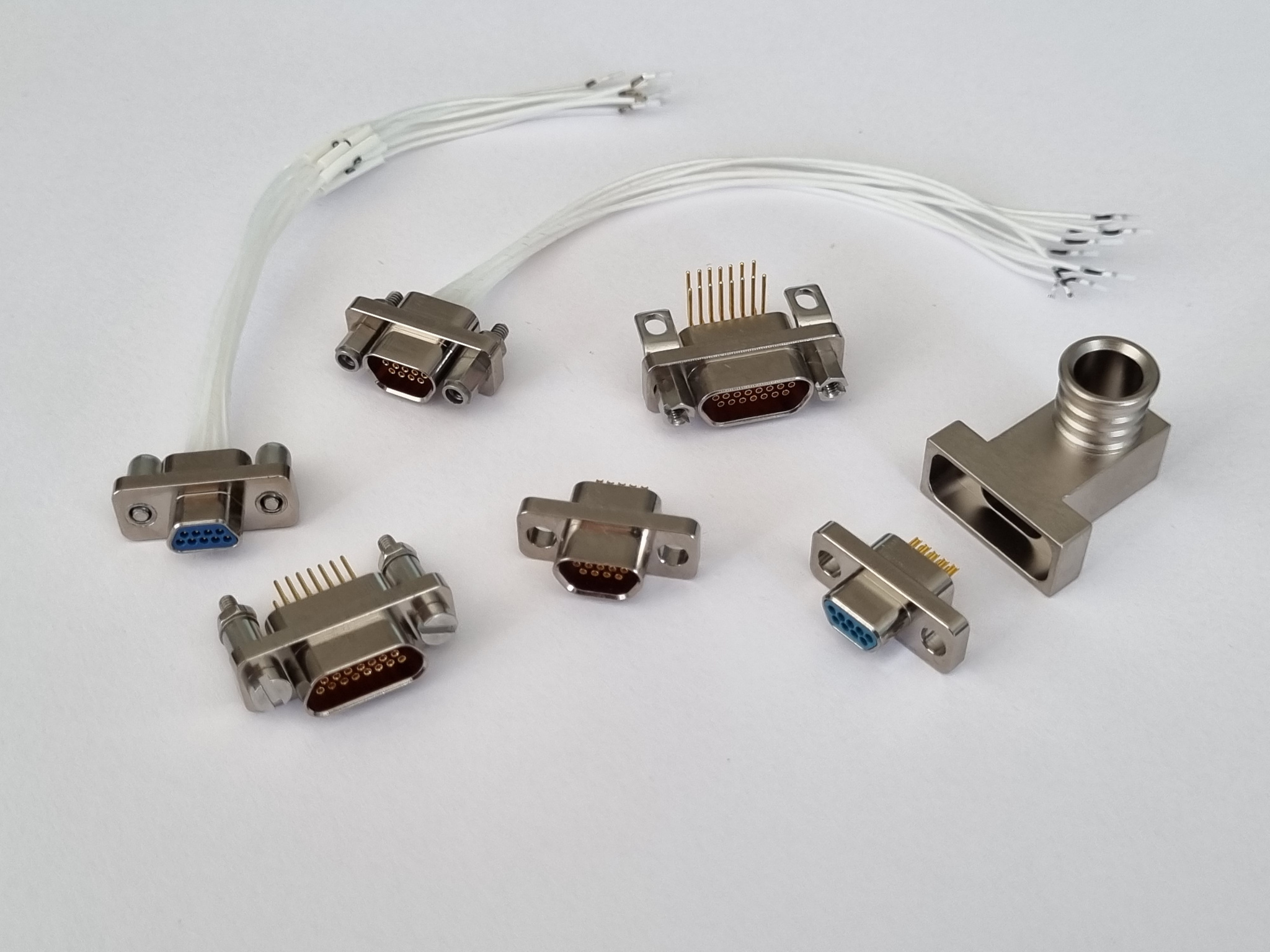

Разъёмы J30J (аналоги СП397)
8 июля 2026
Теллур Электроникс предлагает малогабаритные прямоугольные соединители J30J. Разъёмы соответствуют стандарту GJB2446A (MIL-DTL-83513, Micro-D), сохраняют характеристики в условиях интенсивных вибраций и повышенных температур. Применяются в авиационном, медицинском, геофизическом, промышленном и специальном оборудовании.
Являются аналогом российской серии СП397.
| Аналог J30J | Российский артикул СП397 |
| J30J-9ZKS | СП397-1Н9Г1 |
| J30J-9TJS | СП397-1Н9Ш1 |
| J30J-9TJL-100 | СП397-1Н9Ш1 с винтами, с проводами 100 мм |
Соединители J30J обладают следующими особенностями:
— штыревые контакты в разъеме «вилка» изготовлены из пружинной проволоки (так называемый «скрученный штырь/ twist pin»), что позволяет при вибрации иметь фактически непрерывное соединение с ответными гнездовыми цилиндрическими контактами;— шаг (расстояние между контактами) составляет 1,27 мм;
— серия имеет значительное количество модификаций экранированных кожухов и креплений, а также, различных конструкций под вертикальную и угловую установку на печатные платы и под монтаж (пайку) на плоские кабели (шлейфы) и провода.
Характеристики соединителей J30J:
- Количество контактов: 5, 9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144;
- Шаг (расстояние между контактами): 1,27 мм
- Материал изолятора: термопласт или стеклянный спай (модификация M);
- Материал корпуса: никелированный алюминий или бронза (модификация C);
- Материал контактов: позолоченная латунь;
- Толщина слоя позолоты: гальваническая 0.30 µm (мкм) или 1.27 µm (1,27 мкм для модификации RJ30J)
- Сопротивление контактов: не более 10 мОм;
- Сопротивление изоляции: не менее 5000 МОм;
- Номинальное напряжение: 150 В (AC/DC);
- Номинальный ток: 3 А на контакт (для диаметра контакта 0,5 - 0,6 мм);
- Вибрационная перегрузка: 10 – 2000 Гц, 19,6 g;
- Срок службы: 500 циклов соединений/разъединений;
- Рабочий температурный диапазон: от - 55 °C до + 125 °C.
