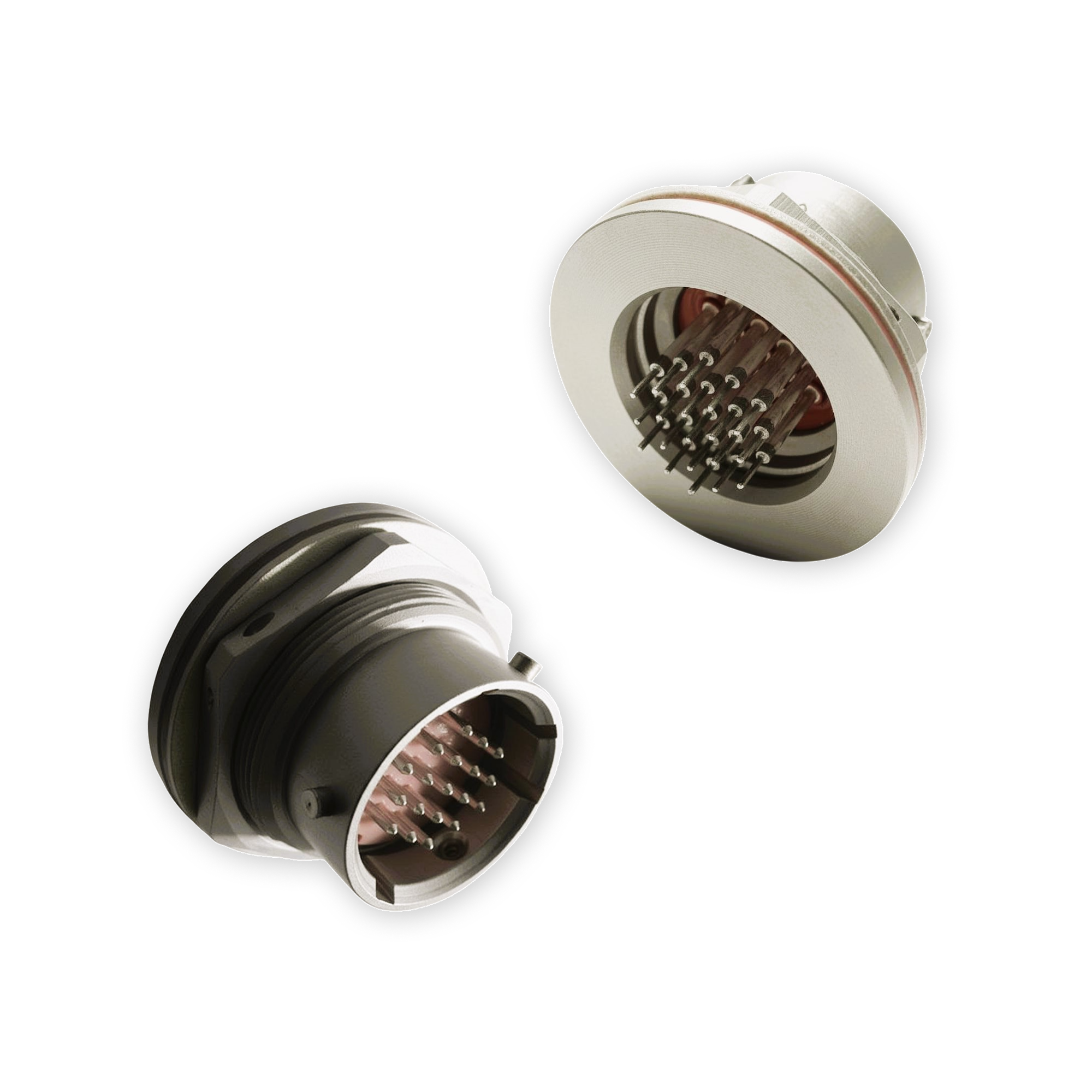

Разъемы ONs-BC на плату (аналоги ОНц-БС вилки на плату)
8 октября 2025
Компания Теллур Электроникс начала поставки востребованной серии соединителей ONs-BC. Данные коннекторы фиксируются гайкой на приборную панель и имеют выводы на печатную плату. Являются аналогом серии ОНц-БС (отечественных вилок на печатную плату, где «ц» - именно маленькая строчная буква). Возможность стыковки с розетками ОНЦ-БС позволяет обеспечивать быструю взаимозаменяемость с отечественной продукцией.
| Аналог ONs-BC | Российский артикул ОНц-БС |
| ONs-BC-1-4/10-B1-1-B | ОНц-БС-1-4/10-В1-1-В (вилка на плату) |
| ONs-BC-1-7/12-B1-1-B | ОНц-БС-1-7/12-В1-1-В (вилка на плату) |
| ONs-BC-2-10/14-B1-1-B | ОНц-БС-2-10/14-В1-1-В (вилка на плату) |
| ONs-BC-2-10/14-B1-2-B | ОНц-БС-2-10/14-В1-2-В (вилка на плату) |
| ONs-BC-2-10/14-B1-3-B | ОНц-БС-2-10/14-В1-3-В (вилка на плату) |
| ONs-BC-2-19/18-B1-1-B | ОНц-БС-2-19/18-В1-1-В (вилка на плату) |
| ONs-BC-2-19/18-B1-2-B | ОНц-БС-2-19/18-В1-2-В (вилка на плату) |
| ONs-BC-2-19/18-B1-3-B | ОНц-БС-2-19/18-В1-3-В (вилка на плату) |
| ONs-BC-2-32/22-B1-1-B | ОНц-БС-2-32/22-В1-1-В (вилка на плату) |
| ONs-BC-2-32/22-B1-2-B | ОНц-БС-2-32/22-В1-2-В (вилка на плату) |
| ONs-BC-2-32/22-B1-3-B | ОНц-БС-2-32/22-В1-3-В (вилка на плату) |
| ONs-BC-2-4/10-B1-1-B | ОНц-БС-2-4/10-В1-1-В (вилка на плату) |
| ONs-BC-2-50/27-B1-1-B | ОНц-БС-2-50/27-В1-1-В (вилка на плату) |
| ONs-BC-2-50/27-B1-2-B | ОНц-БС-2-50/27-В1-2-В (вилка на плату) |
| ONs-BC-2-50/27-B1-3-B | ОНц-БС-2-50/27-В1-3-В (вилка на плату) |
| ONs-BC-2-7/12-B1-1-B | ОНц-БС-2-7/12-В1-1-В (вилка на плату) |
Характерные черты ONs-BC:
- наличие выводов на печатную плату
- сочленение быстрым байонетом (1/4 оборота)
- малоразмерные габариты для экономии веса и пространства
- три варианта полярности (1,2 или 3) от неправильного соединения
- ответными частями являются кабельные розетки OHS-BC (аналог ОНЦ-БС)
Ключевые технические характеристики серии ONs-BC:
- Количество контактов: 4,7,10,19,32,50
- Диаметр контактов: 1,0 мм
- Материал контактов: латунь с серебрением или позолотой
- Сопротивление контактов: не более 5 мОм
- Рабочее напряжение: 250 В
- Рабочий ток: 3,7 А на контакт (для 4-х контактного разъема)
- Рабочая температура: - 60…+105 °C
- Материал корпуса: анодированный алюминий
- Материал изолятора: фенолальдегидная смола
- Сопротивление изоляции: не менее 1000 МОм
- Количество соединений: до 250 циклов
