Применение высокоскоростных CAN FD трансиверов Xinluda XL1042

В автомобильной электронике и промышленной автоматизации традиционные CAN-трансиверы всё чаще становятся узким местом: они не справляются с высокоскоростной передачей CAN FD, страдают от помех и перегрузок в многозвенных сетях. Трансивер Xinluda XL1042 решает эти проблемы, сочетая высокую скорость, надёжную защиту и гибкость применения.

Микросхема полностью соответствует ISO 11898-2/5. Она работает при напряжении питания 4,5–5,5 В и в диапазоне температур от –40 до +125 °C. Максимальная скорость передачи достигает 5 Мбит/с. Поддерживается режим ожидания со сверхнизким током потребления — типичное значение всего 10 мкА, что на порядки меньше, чем у обычных решений.

XL1042 обладает эшелонированной аппаратной защитой. Входы CANH/CANL выдерживают электростатический разряд ±8 кВ по модели человеческого тела и ±2 кВ по модели заряженного устройства. Встроенная защита от короткого замыкания позволяет шине находиться под напряжением до ±58 В относительно земли или питания без выхода микросхемы из строя. При перегреве кристалла (порог 150 °C) выходной драйвер автоматически отключается, а после остывания возобновляет работу. Схема контроля пониженного напряжения по линиям VCC и VIO (для версии T/3) предотвращает сбои связи при просадках питания.

Принцип действия классический: преобразование однополярного сигнала TXD от CAN-контроллера в дифференциальные сигналы CANH/CANL и обратное преобразование в RXD. Версия T/1 оснащена выводом SPLIT для стабилизации синфазного напряжения, а версия T/3 — выводом VIO, который напрямую согласует логические уровни с микроконтроллерами от 2,7 до 5,5 В, исключая необходимость во внешних преобразователях.

Ключевые сценарии применения. В автомобильных сетях CAN FD чип обеспечивает стабильную передачу на 5 Мбит/с с задержкой в петле не более 220 нс, не требуя синфазного дросселя. Расширенный диапазон синфазного напряжения приёмника ±30 В и встроенная ESD-защита гарантируют безошибочную связь в цехах с сильными электромагнитными помехами. В батарейных устройствах ток покоя 10 мкА и быстрое пробуждение от шины (фильтр от 1,5 мкс) увеличивают срок службы батареи более чем в 10 раз. При отключении питания выводы шины переходят в высокоимпедансное состояние, позволяя безопасно подключать устройство «на горячую».

Аппаратные инновации: предотвращение блокировки шины (сброс TXD через 2 мс), программируемый фильтр пробуждения, игнорирующий кратковременные помехи (ложные срабатывания менее 0,1%), и тепловая защита со временем реакции 50 мкс.

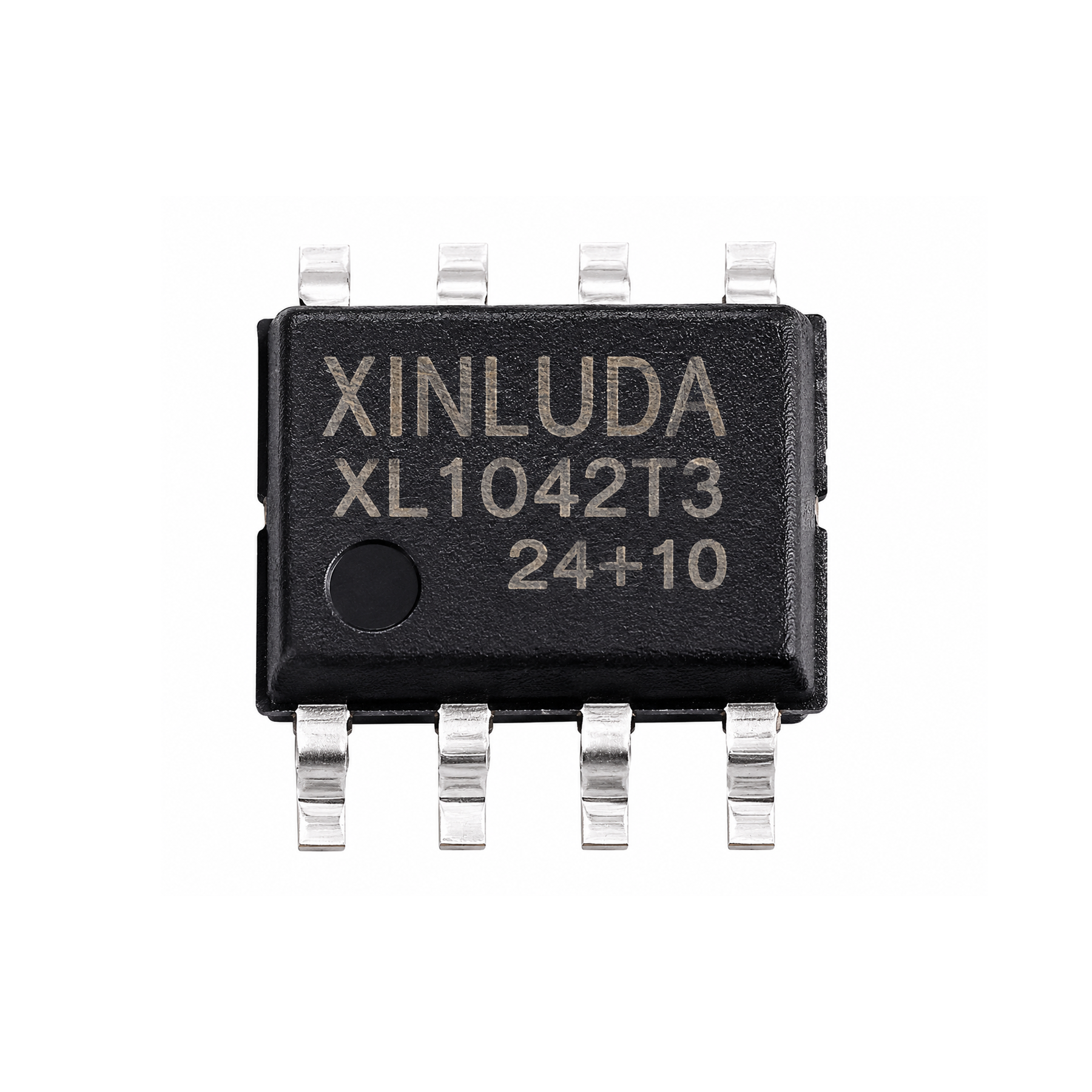

XL1042 выгодно отличается от международных аналогов по цене и стабильности поставок. Компактный корпус SOP-8 экономит место на плате. Микросхема становится оптимальным выбором для блоков управления батареями, контроллеров доменов, промышленных датчиков и других встраиваемых систем, где одинаково важны энергосбережение, надёжность и непрерывность производства.
