К5659ИН1Т (МІК3232К) от AO «Микрон» на складе в Москве
Компания AO «Микрон» начала производство микросхемы приёмопередатчика RS-232 К5659ИН1Т (МІК3232К), которая является полным аналогом микросхемы МАХ3232 производства компании Texas Instruments. Данная микросхема вошла в единый реестр российской радиоэлектронной продукции 27.07.2026 как микросхема 1-гo уровня.
Микросхема К5659ИН1Т представляет собой приёмопередатчик интерфейса RS-232, предназначенный для использования в телекоммуникационном, вычислительном, промышленном оборудовании, а также прочих типах оборудования, в которых предусмотрено подключение через внешний COM-порт.
К5659ИН1Т включает в себя высокоэффективный генератор подкачки, который требует применения конденсаторов малой ёмкости 0.1 мкФ/3.3В и полностью соответствует интерфейсу RS-232 при питании от одного источника с диапазоном напряжения от 3.0 до 5.5 В.
Отличительные особенности микросхемы:
- Соответствует стандартам EIA/TIA-232-F с источником питания +3.0 ÷ 5.5 В;
- Скорость передачи – до 250 кбит/с под нагрузкой;
- Совместимость со стандартом RS-232 вплоть до напряжения питания +2.7 В;
- Ток потребления – 0.3 мА;
- Улучшенные параметры ESD:
- +15кВ Модель человеческого тела
- +15кВ IEC61000-4-2 Разрядка по воздуху
- +8кВ IEC61000-4-2 Контактный разряд

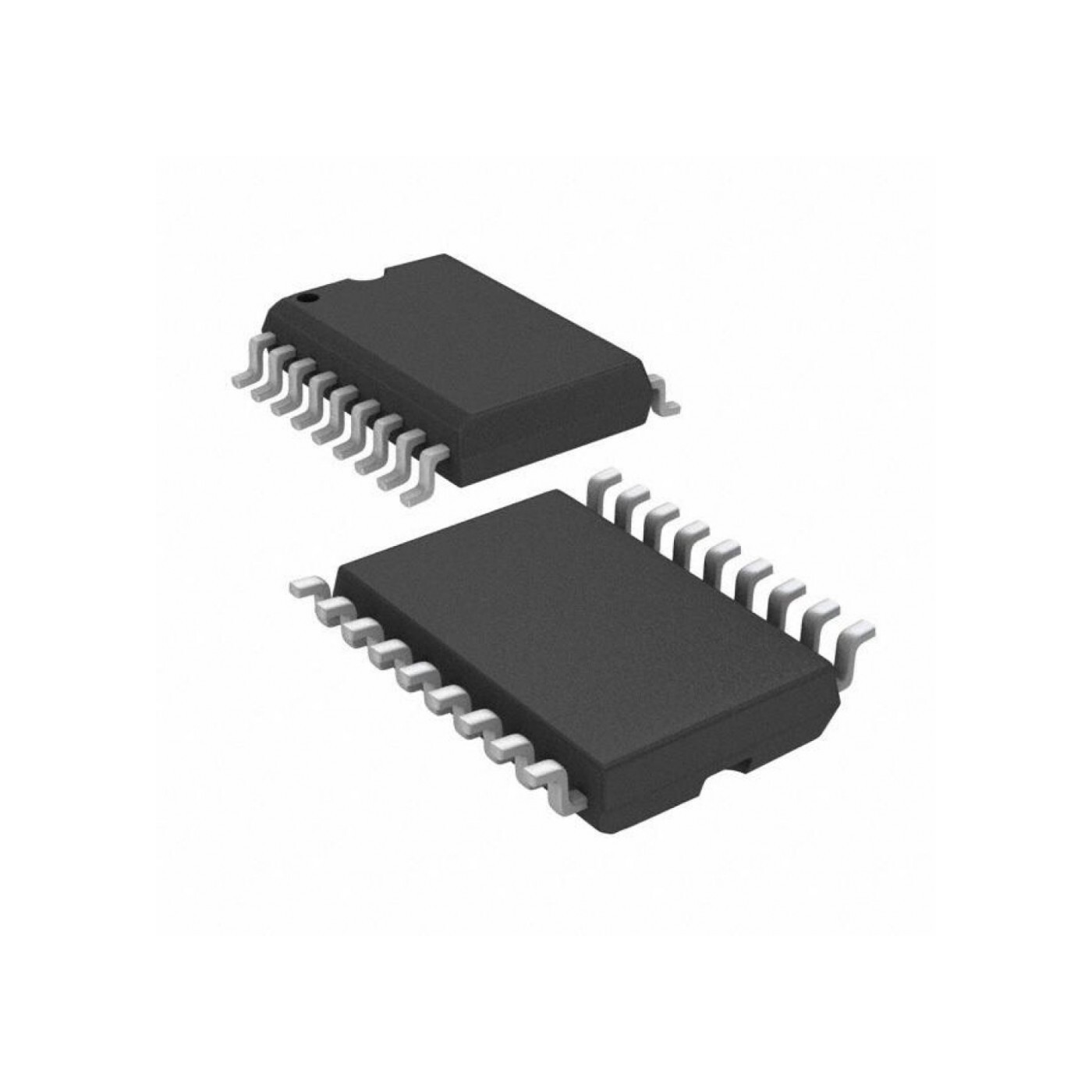

- Корпус – SO-16.

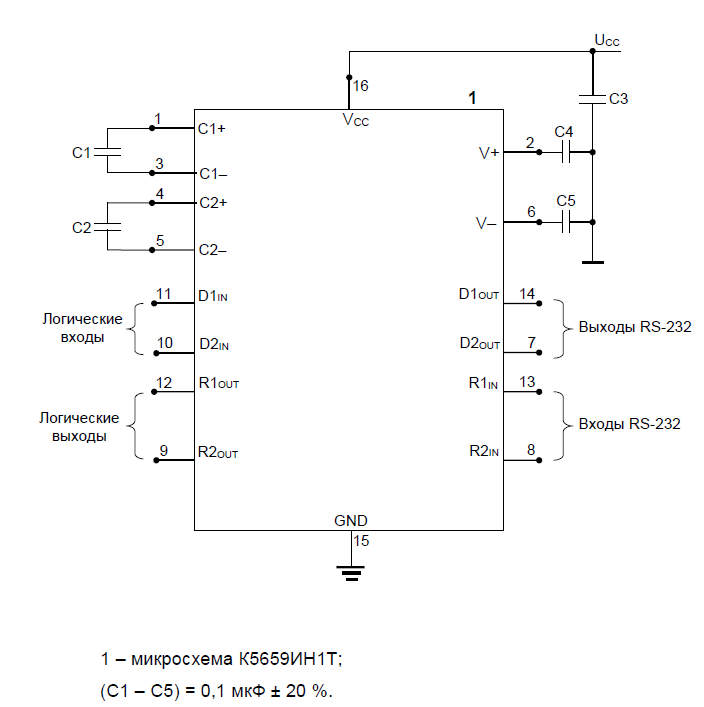

Типовая схема включения микросхемы К5659ИН1Т приведена на Рисунке 1.
Рисунок 1 – Типовая схема включения микросхемы К5659ИН1Т
Нумерация, обозначение и назначение выводов микросхемы.
В Таблице 1 прописано назначение каждого из выводов двухканального приёмопередатчика К5659ИН1Т
Таблица 1
| № вывода корпуса | Обозначение вывода | Назначение вывода |
| 1 | C1+ |
Вывод конденсатора накачки заряда удвоителя напряжения положительный |
| 2 | V+ | Выходное напряжение 5,5 В, генерируемое схемой накачки |
| 3 | C1– | Вывод конденсатора накачки заряда удвоителя напряжения отрицательный |
| 4 | C2+ | Вывод инвертирующего конденсатора накачки заряда положительный |
| 5 | C2– |
Вывод инвертирующего конденсатора накачки заряда отрицательный |
| 6 | V– |
Выходное напряжение –5,5 В, генерируемое зарядным насосом |
| 7 | D2OUT | Выход передатчика драйвера D2 RS-232 |
| 8 | R2IN | Вход приёмника R2 – RS-232 |
| 9 | R2OUT | Выход приёмника R2 – TTL/CMOS |
| 10 | D2IN | Вход драйвера D2 – TTL/CMOS |
| 11 | D1IN | Вход драйвера D1 – TTL/CMOS |
| 12 | R1OUT | Выход приёмника R1 – TTL/CMOS |
| 13 | R1IN | Вход приёмника R1 – RS-232 |
| 14 | D1OUT | Выход драйвера D1 – RS-232 |
| 15 | GND | Общий вывод |
| 16 | VCC | Вывод питания от источника напряжения |
Микросхема К5659ИН1Т (MIK3232K) уже поступила на склад Теллур Электроникс и доступна для заказа. Наши специалисты готовы предоставить техническую консультацию, подобрать оптимальное решение для вашего проекта и организовать оперативную поставку.
