Экранированные соединители ZH233 (аналоги СНЦ233)
12 сентября 2025

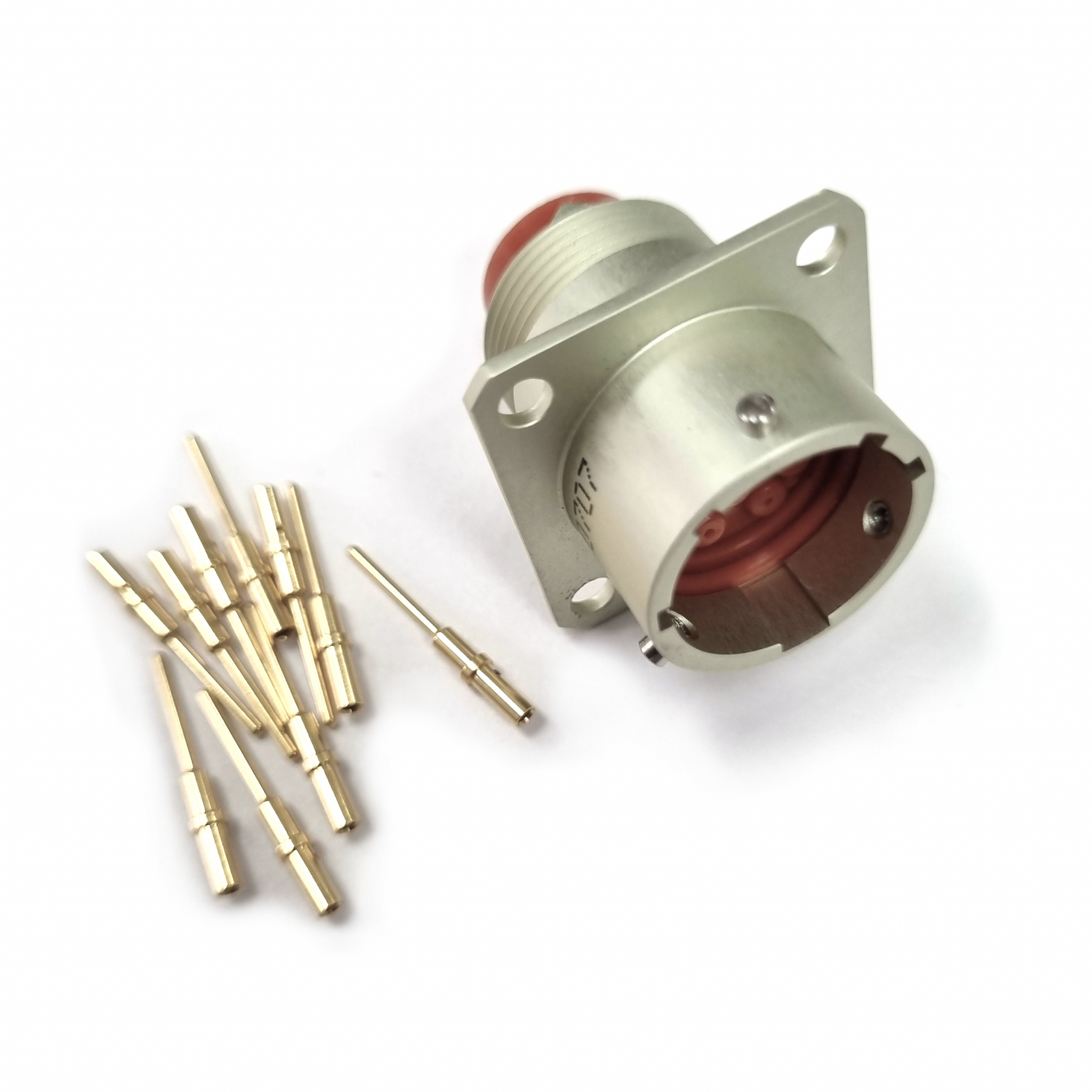

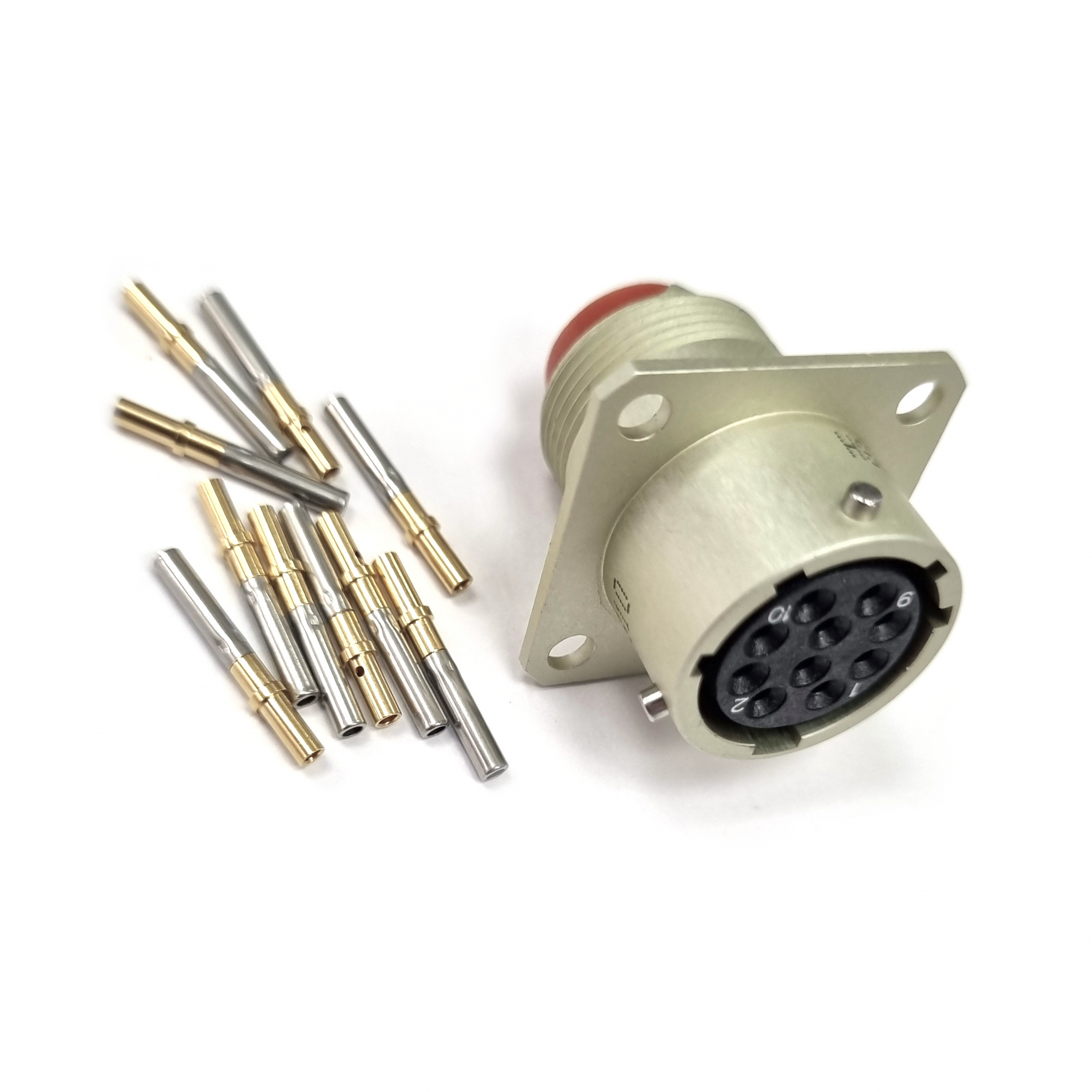

Теллур Электроникс приступил к поставкам цилиндрических разъемов ZH233. Эти соединители имеют эффективное экранирование, устойчивы к агрессивной среде и аналогичны российской серии СНЦ233.
| Аналог ZH233 | Российский артикул СНЦ233 |
| ZH233-10/18P1O11 | СНЦ233-10/18Р1О11 |
| ZH233-10/18P1O11-b | СНЦ233-10/18Р1О11-б |
| ZH233-10/18P2O11 | СНЦ233-10/18Р2О11 |
| ZH233-19/22B1O11 | СНЦ233-19/22В1О11 |
| ZH233-19/22B1O11-a | СНЦ233-19/22В1О11-а |
| ZH233-19/22B1O11-c | СНЦ233-19/22В1О11-в |
| ZH233-19/22B2O11 | СНЦ233-19/22В2О11 |
| ZH233-19/22P1O11 | СНЦ233-19/22Р1О11 |
| ZH233-19/22P1O11-a | СНЦ233-19/22Р1О11-а |
| ZH233-19/22P2O11 | СНЦ233-19/22Р2О11 |
| ZH233-19/22P2O11-a | СНЦ233-19/22Р2О11-а |
| ZH233-19/22P2O11-c | СНЦ233-19/22Р2О11-в |
| ZH233-19/27B1O11 | СНЦ233-19/27В1О11 |
| ZH233-19/27B1O11-a | СНЦ233-19/27В1О11-а |
| ZH233-19/27B1O11-b | СНЦ233-19/27В1О11-б |
| ZH233-19/27B2O11-a | СНЦ233-19/27В2О11-а |
| ZH233-19/27P1O11 | СНЦ233-19/27Р1О11 |
| ZH233-19/27P1O11-a | СНЦ233-19/27Р1О11-а |
| ZH233-19/27P2O11 | СНЦ233-19/27Р2О11 |
| ZH233-19/27P2O11-a | СНЦ233-19/27Р2О11-а |
| ZH233-19/27P2O11-b | СНЦ233-19/27Р2О11-б |
| ZH233-10/18P2W21 | СНЦ233-10/18Р2П21 |
| ZH233-24/30B1O11 | СНЦ233-24/30В1О11 |
| ZH233-24/30B1O11-a | СНЦ233-24/30В1О11-а |
| ZH233-24/30P1O11 | СНЦ233-24/30Р1О11 |
| ZH233-28/27B1O11 | СНЦ233-28/27В1О11 |
| ZH233-28/27B1O11-a | СНЦ233-28/27В1О11-а |
| ZH233-28/27B2O11 | СНЦ233-28/27В2О11 |
| ZH233-28/27B2O11-a | СНЦ233-28/27В2О11-а |
| ZH233-28/27P1O11 | СНЦ233-28/27Р1О11 |
| ZH233-28/27P1O11-a | СНЦ233-28/27Р1О11-а |
| ZH233-28/27P2O11 | СНЦ233-28/27Р2О11 |
| ZH233-28/27P2O11-a | СНЦ233-28/27Р2О11-а |
| ZH233-32/27B1O11 | СНЦ233-32/27В1О11 |
| ZH233-32/27B1O11-a | СНЦ233-32/27В1О11-а |
| ZH233-32/27P1O11 | СНЦ233-32/27Р1О11 |
| ZH233-32/27P1O11-a | СНЦ233-32/27Р1О11-а |
| ZH233-32/27P2O11 | СНЦ233-32/27Р2О11 |
| ZH233-32/27P2O11-a | СНЦ233-32/27Р2О11-а |
| ZH233-4/14B2O11 | СНЦ233-4/14В2О11 |
| ZH233-4/14B2W21 | СНЦ233-4/14В2П21 |
| ZH233-4/14P1O11 | СНЦ233-4/14Р1О11 |
| ZH233-4/14P2O11 | СНЦ233-4/14Р2О11 |
| ZH233-41/30B2O11 | СНЦ233-41/30В2О11 |
| ZH233-41/30P1O11 | СНЦ233-41/30Р1О11 |
| ZH233-43/36P1O11 | СНЦ233-43/36Р1О11 |
| ZH233-7/18P1O11 | СНЦ233-7/18Р1О11 |
| ZH233-7/18P1O11-a | СНЦ233-7/18Р1О11-а |
| 233-1/14 | 233-1/14 Кожух |
| 233-1/18 | 233-1/18 Кожух |
| 233-1/22 | 233-1/22 Кожух |
| 233-1/27 | 233-1/27 Кожух |
| 233-1/30 | 233-1/30 Кожух |
| 233-1/33 | 233-1/33 Кожух |
| 233-1/36 | 233-1/36 Кожух |
| 233-2/14 | 233-2/14 Кожух |
Для ZH233 характерно:
- сочленение байонет (четверть оборота)
- незначительные габаритные размеры
- пять вариантов полярности для защиты от некорректной коммутации
- блочные разъемы имеют модификацию с выводами на печатную плату
- кожухи к разъемам поставляются отдельно
Характеристики серии ZH233:
- Экранирование: не менее 55 дБ (при 500 МГц)
- Стойкость к соляному туману: 96 часов
- Диапазон рабочих температур: -60…+125 °C
- Сопротивление изолятора: не менее 5000 МОм
- Механическая стойкость: до 500 циклов соединений
- Сопротивление изоляции: не менее 5000 МОм
- Сопротивление контактов: не более 7,4 мОм (для диаметра 1.0 мм)
- Количество контактов: 3…61
- Материал контактов: латунь
- Материал покрытия контактов: позолота
- Рабочее напряжение: 250 В
- Предельный ток: 11 А (для диаметра контактов 1.0 мм)
